Область применения:
Кабели контрольные предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Применяются для прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, в помещениях, оснащённых компьютерной и микропроцессорной техникой.

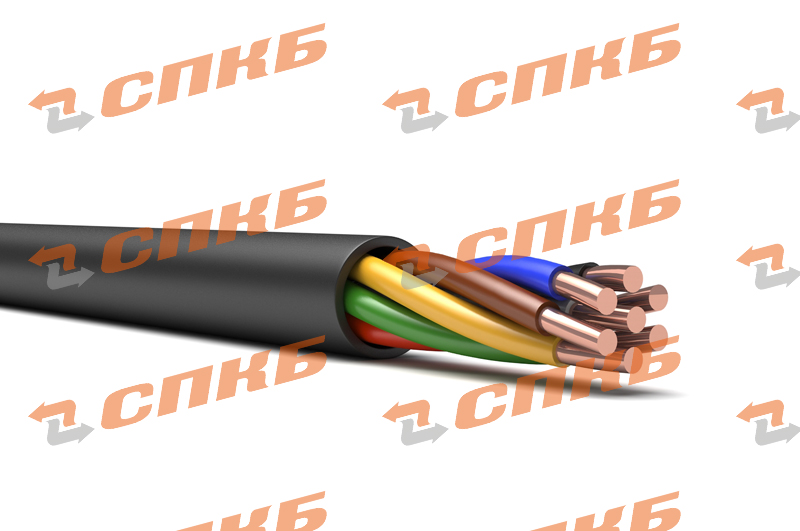

Конструкция: ТУ 16.К71-304-2004
Проводник: однопроволочные медные жилы сечением от 0,75 до 6,0 мм2, 1 класса по ГОСТ 22483-77.
Изоляция: из полимерной композиции, не содержащей галогенов.
Сердечник: изолированные жилы скручены в сердечник. Проводники имеют цветовую или цифровую отличительную маркировку.
Внутренняя оболочка: из полимерной композиции, не содержащей галогенов.
Наружная оболочка: из полимерной композиции, не содержащей галогенов черного цвета или другого цвета на заказ.
Условия эксплуатации:
|
Класс пожарной опасности кабелей: - тип исполнения нг(А)-HF |
ГОСТ 31565-2012 П1б.8.1.2.1 |
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -60°С до +90°С
|
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
7,5хDн |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
+70°С |
|
Допустимая температура нагрева жил в режиме перегрузки, не более: |
+90°С |
Минимальный срок службы |
40 лет |
Кабели КППГнг(А)-HF эксплуатируются внутри помещений и на открытом воздухе.
Кабели кратковременно стойки к воздействию минеральных масел и бензина.
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
|
Сечение Sмм² |
0,75 |
1,0 |
1,5 |
2,5 |
||||
|
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
|
4 |
8,1 |
95,9 |
8,4 |
110,5 |
9,0 |
136,8 |
10,0 |
188,5 |
|
5 |
8,7 |
114,7 |
9,1 |
132,7 |
9,8 |
165,2 |
10,9 |
229,4 |
|
7 |
9,3 |
139,3 |
9,8 |
162,7 |
10,5 |
205,1 |
11,7 |
289,3 |
|
10 |
11,5 |
210,6 |
12,1 |
246,4 |
13,0 |
311,1 |
14,6 |
439,3 |
|
14 |
* |
* |
13,4 |
315,3 |
14,5 |
408,4 |
17,7 |
726,5 |
|
19 |
* |
* |
14,6 |
440,5 |
16,1 |
521,1 |
18,0 |
743,8 |
*- массогабаритные размеры уточняются при заказе.
Пример записи кабеля при заказе:
КППГнг(А)-HFNxSТУ 16.К71-304-2004, где N – число жил, S – сечение проводников
