Область применения:
Кабели контрольные предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Применяются для прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, в помещениях, оснащённых компьютерной и микропроцессорной техникой.

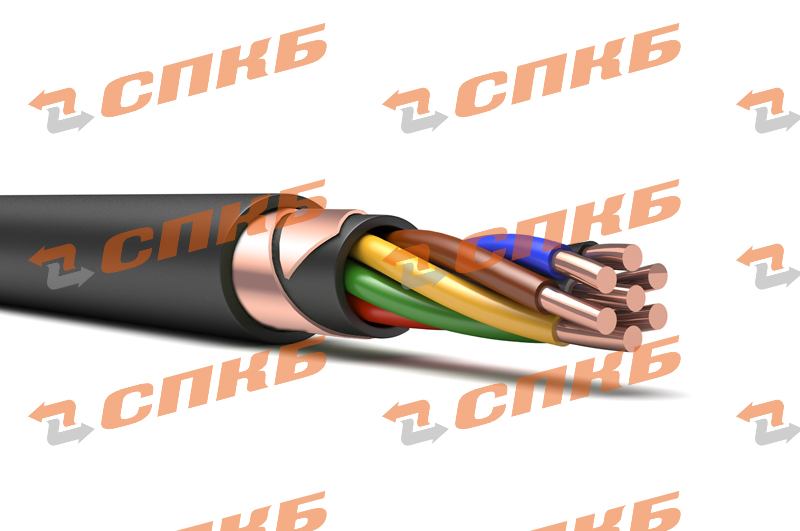

Конструкция: ТУ 16.К71-304-2004
Проводник: однопроволочные медные жилы сечением от 0,75 до 6,0 мм2, 1 класса по ГОСТ 22483-77.
Изоляция: из полимерной композиции, не содержащей галогенов.
Сердечник: изолированные жилы скручены в сердечник. Проводники имеют цветовую или цифровую отличительную маркировку.
Внутренняя оболочка: из полимерной композиции, не содержащей галогенов.
Экран: общий экран в виде обмотки из медной фольги или медной ленты с перекрытием не менее 30%.
Наружная оболочка: из полимерной композиции, не содержащей галогенов черного цвета или другого цвета на заказ.
Условия эксплуатации:
|
Класс пожарной опасности кабелей: - тип исполнения нг(А)-HF |
ГОСТ 31565-2012 П1б.8.1.2.1 |
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -60°С до +90°С
|
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
7,5хDн |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
+70°С |
|
Допустимая температура нагрева жил в режиме перегрузки, не более: |
+90°С |
Минимальный срок службы |
40 лет |
Кабели КППГЭнг(А)-HF эксплуатируются внутри помещений и на открытом воздухе.
Кабели стойки к воздействию минеральных масел и бензина.
Экранированные кабели применяются в зданиях и помещениях с повышенным уровнем электромагнитных помех.
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
|
Сечение Sмм² |
0,75 |
1,0 |
1,5 |
2,5 |
||||
|
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
|
4 |
8,3 |
105,2 |
8,6 |
123,2 |
9,2 |
157,0 |
10,2 |
194,7 |
|
5 |
8,9 |
124,7 |
9,3 |
146,7 |
10,0 |
181,4 |
11,1 |
246,6 |
|
7 |
9,4 |
151,3 |
10,0 |
178,7 |
10,7 |
222,3 |
11,9 |
306,5 |
|
10 |
11,7 |
222,6 |
12,3 |
262,4 |
13,2 |
328,3 |
14,8 |
460,5 |
Пример записи кабеля при заказе:
КППГЭнг(А)-HFNxSТУ 16.К71-304-2004, где N – число жил, S – сечение проводников
