Область применения:
Кабели контрольные, огнестойкие, предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В, а также в других системах безопасности, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Применяются для прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, в помещениях, оснащённых компьютерной и микропроцессорной техникой.

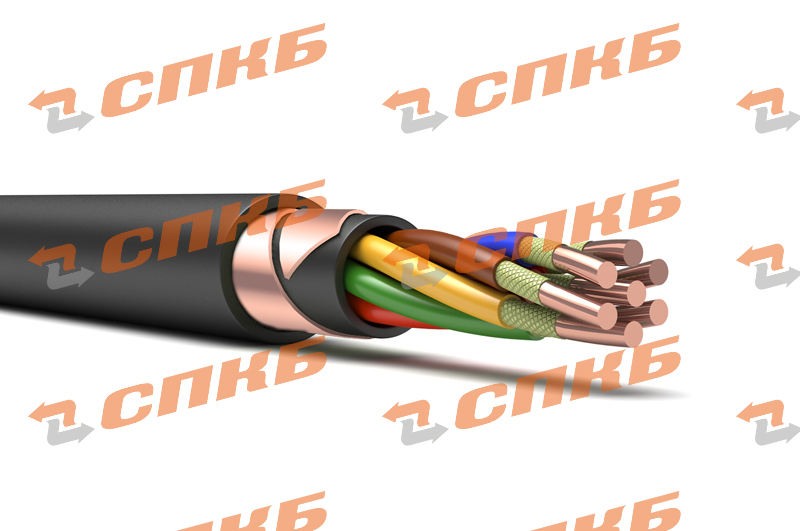

Конструкция: ТУ 16.К71-339-2004
Проводник: однопроволочные медные жилы сечением от 0,75 до 6,0 мм2, 1 класса по ГОСТ 22483-77.
Термический барьер: из огнестойкой слюдосодержащей ленты.
Изоляция: из полимерной композиции, не содержащей галогенов.
Сердечник: изолированные жилы скручены в сердечник. Проводники имеют цветовую или цифровую отличительную маркировку.
Внутренняя оболочка: из полимерной композиции, не содержащей галогенов.
Экран: общий экран в виде обмотки из медной фольги или медной ленты с перекрытием не менее 30%.
Наружная оболочка: из полимерной композиции, не содержащей галогенов черного цвета или другого цвета на заказ.
Условия эксплуатации:
|
Класс пожарной опасности кабелей: - тип исполнения нг(А)-FRHF |
ГОСТ 31565-2012 П1б.1.1.2.1 |
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -60°С до +90°С
|
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
7,5хDн |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
+70°С |
|
Допустимая температура нагрева жил в режиме перегрузки, не более: |
+90°С |
Минимальный срок службы |
40 лет |
Кабели КППГЭнг(А)-FRHF эксплуатируются внутри помещений и на открытом воздухе.
Кабели кратковременно стойки к воздействию минеральных масел и бензина.
Экранированные кабели применяются в зданиях и помещениях с повышенным уровнем электромагнитных помех.
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
|
Сечение Sмм² |
1,0 |
1,5 |
2,5 |
|||
|
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
|
4 |
12,4 |
237,0 |
13,3 |
279,0 |
14,2 |
344,0 |
|
5 |
13,6 |
277,0 |
14,3 |
320,0 |
15,4 |
398,0 |
|
7 |
14,6 |
332,0 |
15,3 |
388,0 |
16,6 |
490,0 |
|
10 |
17,9 |
453,0 |
18,9 |
531,0 |
20,5 |
676,0 |
|
14 |
19,2 |
548,0 |
20,3 |
651,0 |
22,1 |
841,0 |
|
19 |
21,2 |
678,0 |
22,4 |
812,0 |
25,0 |
1099,0 |
Пример записи кабеля при заказе:
КППГЭнг(А)-FRHFNxSТУ 16.К71-339-2004, где N – число жил, S – сечение проводников
