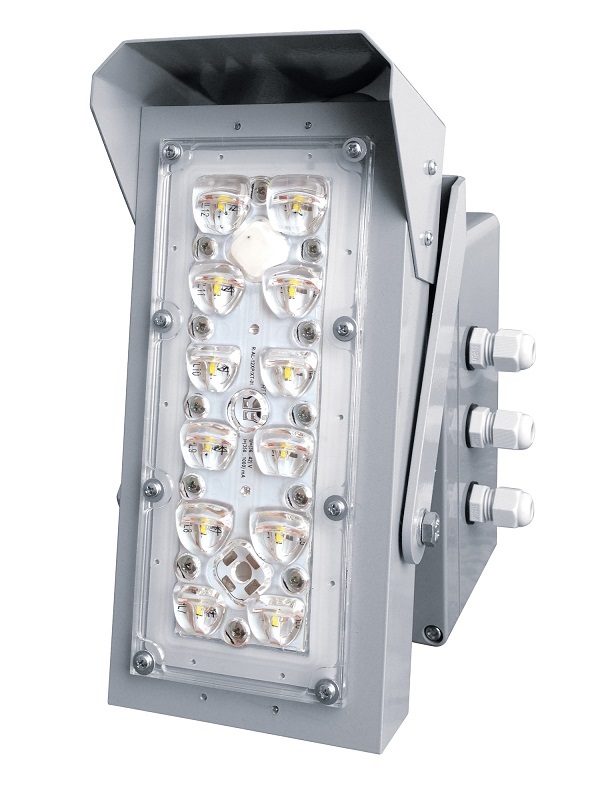

Светодиодный осветитель ПИК 10 ВС - 140 - 220 - "ДОЗОР" комплектуется источником питания и управления, обеспечивающим переключение режима работы с дежурного на рабочий и наоборот.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
доставка
Характеристики
Характеристики
—
Светодиодный осветитель ПИК 10 ВС - 140 - 220 - "ДОЗОР" комплектуется источником питания и управления, обеспечивающим переключение режима работы с дежурного на рабочий и наоборот.
Переключение осуществляется внешним управляющим сигналом, путем подачи дополнительной фазы напряжения по одной из жил 3-х жильного сетевого питающего кабеля. Управление может осуществляться как по сигналам датчиков ОПС, так и ручным переключением с пульта (поста) управления.
Режим 1- Рабочее освещение, 3000лм. max.световой поток, 35Вт потребляемая мощность.
Режим 2- Дежурное освещение*, 300лм (10% от max. светового потока), 5 Вт потребляемая мощность.
* данный параметр - заводская установка; пользователь имеет возможность изменить заводские установки дежурного режима.
Варианты:
10% (300Лм, потребление не более 5Вт.)
20% (600Лм, потребление не более 8Вт.)
30% (900Лм, потребление не более 11Вт.)
В Блоке питания и управления установлен дополнительный гермоввод и клеммник для подключения транзитного кабеля, что исключает использование дополнительных коммутационных коробок.
Технические характеристики
Комплект поставки:
ПИК 10ВС 140 - 220 модификация "ДОЗОР" - 1 шт.
Длина присоединенного кабеля питания – 0,75м. Тип кабеля ПВС 2 х 0.75
Блок питания и управления – 1 шт.
Технический паспорт – 1 шт.
Схема подключения проводов питания и управления в блоке "ДОЗОР":
Схема подключения проводов питания и управления в блоке "ДОЗОР" в климатическом исполнении "АРКТИКА":
Таблица потребляемой мощности осветительного прибора в модификации "ДОЗОР" в климатическом исполнении "АРКТИКА":
Схема параллельного соединения осветителей с использованием транзитного кабеля питания и управления.
Внимание: при заземлении транзитный кабель должен быть 4-х жильным, максимальным диаметром не более 10 мм.
Переключение осуществляется внешним управляющим сигналом, путем подачи дополнительной фазы напряжения по одной из жил 3-х жильного сетевого питающего кабеля. Управление может осуществляться как по сигналам датчиков ОПС, так и ручным переключением с пульта (поста) управления.
Режим 1- Рабочее освещение, 3000лм. max.световой поток, 35Вт потребляемая мощность.
Режим 2- Дежурное освещение*, 300лм (10% от max. светового потока), 5 Вт потребляемая мощность.
* данный параметр - заводская установка; пользователь имеет возможность изменить заводские установки дежурного режима.
Варианты:
10% (300Лм, потребление не более 5Вт.)
20% (600Лм, потребление не более 8Вт.)
30% (900Лм, потребление не более 11Вт.)
В Блоке питания и управления установлен дополнительный гермоввод и клеммник для подключения транзитного кабеля, что исключает использование дополнительных коммутационных коробок.
Технические характеристики
| Угол излучения | 140x60°, симметричная диаграмма с двумя максимумами излучения |
| Световой поток в Рабочем режиме: | 3000лм |
| Световой поток в Дежурном режиме: | 300лм (600лм, 900лм) |
| Цветовая температура |
от 4500 - 5000К (нейтральный белый) |
| Срок службы | 50 000 часов при снижении мощности излучения не более, чем на 25% |
| Напряжение питания осветителя: | от 90 д 260В |
| Напряжение сигнала управления |
от 190 до 240В (потребление не более 1Вт) |
| Потребляемая мощность в Рабочем режиме: | 35Вт |
| Потребляемая мощность в дежурном режиме: |
300лм - не более 5Вт 600лм - не более 8Вт 900лм - не более 11Вт |
| Климатическое исполнение | от - 40 до + 40°С |
| Степень защиты | IP 66 |
| Габаритные размеры осветителя, с учётом козырька | 230мм x 115мм x 73мм |
| Габаритные размеры источника питания, без учёта кабельных вводов | 160мм x 80мм x 80мм |
| Масса осветителя | не более 1 100 грамм |
| Масса источника питания | 350 грамм |
| Тип кабельных вводов источника питания | Под кабель, диаметром от 6 до 10 мм |
| Покраска |
RAL 7040, полуматовый (серый цвет) |
Комплект поставки:
ПИК 10ВС 140 - 220 модификация "ДОЗОР" - 1 шт.
Длина присоединенного кабеля питания – 0,75м. Тип кабеля ПВС 2 х 0.75
Блок питания и управления – 1 шт.
Технический паспорт – 1 шт.
Схема подключения проводов питания и управления в блоке "ДОЗОР":
Схема подключения проводов питания и управления в блоке "ДОЗОР" в климатическом исполнении "АРКТИКА":
Таблица потребляемой мощности осветительного прибора в модификации "ДОЗОР" в климатическом исполнении "АРКТИКА":
| Диммерение | 100% | 30% | 20% | 10% |
| Потребляемая мощность | 36,7 ВА | 19,6 ВА | 14, 6ВА | 9,7 ВА |
| Потребляемая мощность с подогревом | 41,6ВА | 23,0 ВА | 22,0 ВА | 16,3 ВА |
Схема параллельного соединения осветителей с использованием транзитного кабеля питания и управления.
Внимание: при заземлении транзитный кабель должен быть 4-х жильным, максимальным диаметром не более 10 мм.
