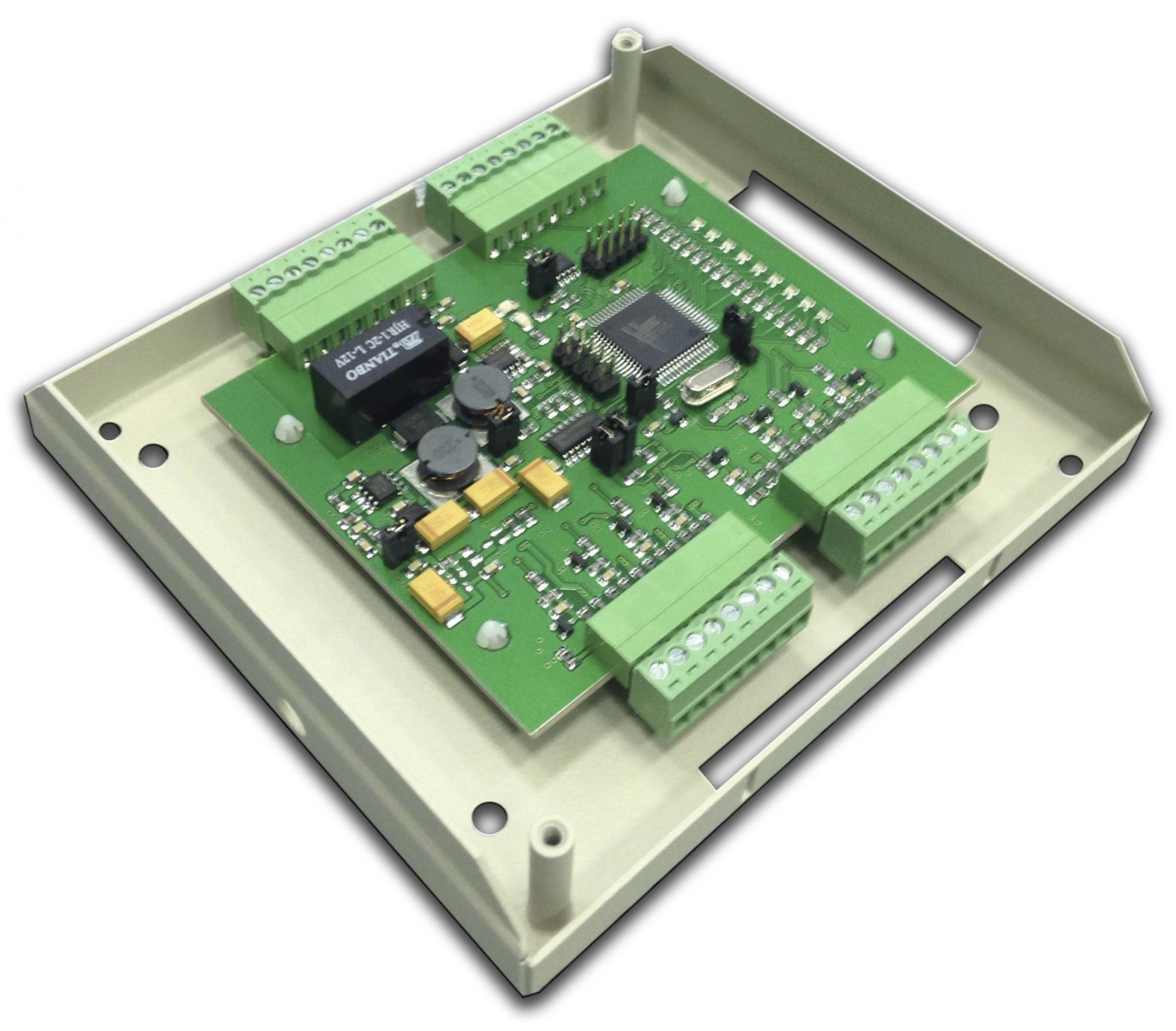

Концентратор охранной сигнализации КОC-2-8.2 предназначен для работы в составе Системы управления доступом и охраны “СШС-офис”, работает по двухпроводной линии связи RS485, подключенной через системный контроллер СК-А-3.1 к ЭВМ управления. Применяется для помещений и объектов где необходимо отслеживать состояние охранных извещателей с передачей сигнала тревоги на ЭВМ управления или на панель ПКУ-ОСКД-2.0.6. Концентратор КОС-2-8.2 адаптирован к применению извещателей, имеющих на выходе сухие контакты (NC или NO). Отслеживается замыкание и разрыв цепи с резистором 10 кОм. Управляется с ЭВМ управления или с панели ПКУ-ОСКД-2.0.6 по линии связи RS485. С ЭВМ управления можно запрограммировать время инициализации шлейфа охраны, поставить и снять с охраны любой из восьми охранных шлейфов вручную или автоматически. На мониторе ЭВМ управления отображается вся информация о состоянии охранных шлейфов концентратора, тревогах и неисправностях.
Функциональные возможности:
•Контроль восьми охранных шлейфов;
•Светодиодная индикация состояния каждого охранного шлейфа;
•Светодиодная индикация связи с системным контроллером СК-А-3.х;
•Логический вход для контроля напряжения 220 вольт на блоке питания;
•Для борьбы с «ложными» сработками извещателей и помехами, «событием» считается замыкание контактов на время более 0,1 сек;
• Управление релейным выходом типа "сухой контакт" с максимальным напряжением до 30 В и током до 1 А;
•Управление выходом типа "открытый коллектор" с максимальным коммутируемым током до 0,3 А, напряжением до 30 В;
• Передачу состояния извещателей и тревожных сообщений на ЭВМ управления по интерфейсу RS-485;
•Системным параметром конфигурации концентратора является «адрес на линии связи». Он используется для связи по интерфейсу RS-485. При подключении концентратора на линию связи ему должен быть присвоен уникальный (не имеющий двойников) адрес, в диапазоне опроса системного контроллера СК-А-3.х.;
•Диапазон допустимых значений «адреса» концентратора – от 1 до 250, значение «адреса» прибора при заводской настройке – 1;
•Концентратор конфигурируется с помощью программы SHS-Monitor.
|
влажность |
0......95% (без конденсата) |
|
Габаритные размеры (мм) |
150 х 130 х 35 |
|
Длина линии связи |
не более 1200 м |
|
Длина охранного шлейфа |
до 300 м |
|
Максимальный ток коммутации реле |
1 А / 30В |
|
Максимальный ток потребления |
не более 100 мА (без учёта датчиков) |
|
температура |
-30 +55 С |
|
Электропитание |
12В |
