74 Вт/порт.
Основными отличиями коммутаторов являются:
1. коммутатор может получать питание по технологии РоЕ для собственных нужд, и далее распределять это питание по остальным портам для питания оконечных устройств или других коммутаторов;
2. защита от несанкционированного доступа (все подключения осуществляются внутри корпуса);
3. коммутатор может устанавливаться как в помещении, так и на улице без дополнительных шкафов.
4. коммутатор может быть установлен в середине кабельной линии.
5. коммутатор может быть одновременно усилителем сигнала и инжектором РоЕ на 5 или 8 портов.
6. коммутатор может находиться в удалении от силовых розеток (в середине кабельной трассы).
7. получать электроснабжение по кабелю витая пара от порта вышестоящего коммутационного устройства с PoE.

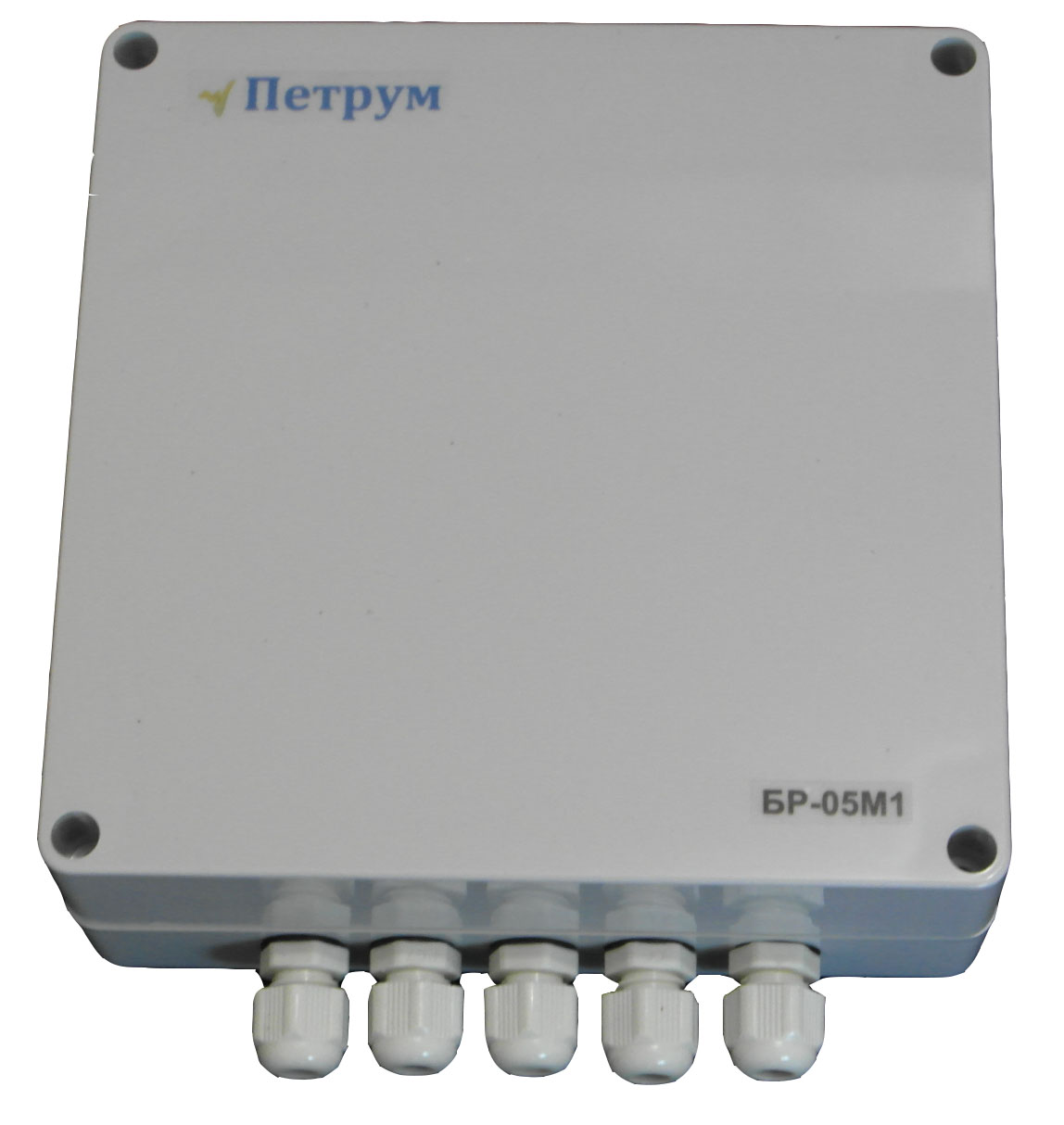

БР-05, БР-08 (блок расширения) предназначен для увеличения количества подключаемых IP устройств в структурированных кабельных сетях систем безопасности (видеокамеры и др. оборудование, в том числе с поддержкой технологии РоЕ). Может работать как промежуточным, так и оконечным коммутационным устройством с поддержкой технологии РоЕ/РоЕ+ (Power over Ethernet).
БР-05, БР-08 являются коммутаторами РоЕ+, которые сами питаются по РоЕ. В случае необходимости коммутатор может быть использован самостоятельно. В этом случае необходимо подать питание 48В от внешнего источника на предназначенный для этой цели разъем ХТ1.
При использовании БР-05, БР-08 в составе базового коммутатора ПКРУ-08 к любому порту блоков БР-05 и/или БР-08 может быть подключена нагрузка до 74 Вт. При этом общая мощность всех подключенных устройств не должна превышать 74 Вт. При использовании коммутаторов БР-05, БР-08 самостоятельно (с питанием от внешнего источника), к каждому порту может быть подключена нагрузка до 74 Вт. на каждый порт.
Коммутатор БР-05, БР-08 автоматически определяет подключенные устройства и классифицирует их. Питающее устройство генерирует импульс напряжением несколько вольт. Запитываемое устройство отвечает питающему (PSE) импульсом тока до 40 мА. одного из 5 классов мощности (0...4). Двойной импульс является сигналом запитываемому устройству о том, что подключенное питающее оборудование действительно обеспечивает уровни подводимой мощности в соответствии со стандартом IEEE 802.3af/at. В результате питание РоЕ подается индивидуально для каждого подключенного устройства в соответствии с классификацией. Если подключенное оконечное устройство не поддерживает питание РоЕ, на данный порт подача питания отключается, при этом передача сигнала продолжается. Таким образом обеспечивается сквозное прохождение сигнала. На каждом порту имеется защита по току от перегрузок и короткого замыкания, а так-же светодиодные индикаторы свидетельствующие о наличии/отсутствии передачи питания РоЕ к потребителю.
Порт №1 предназначен для подключения к вышестоящему (базовому) коммутатору ПКРУ-08/ххх или другому коммутационному устройству с поддержкой РоЕ. Порт №2 предназначен для продолжения магистрали и подключения другого блока БР, или оконечного устройства (видеокамера, точка доступа и т.д.). Порты №3-5, 3-8 предназначены для подключения оконечных устройств (видеокамера и т.д.).
Для подключения магистральных линий, от ПКРУ-08 до БР и от одного БР до другого, рекомендуется использовать 4-х парный кабель с медными жилами UTP 4х2х0,5 кат. 5е. Для подключения видеокамер и других оконечных устройств можно использовать 2-х парный кабель UTP 2х2х0,5.
