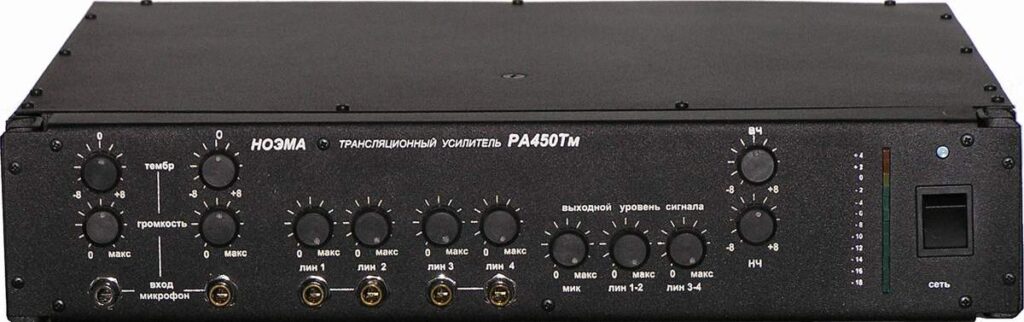

Усилитель РА450ТM

Входные микрофонные и  универсальные входа  РА 450Тм, подключаются через  разъёмы 6,35 мм (jack) и XLR (Canon), а для подключения нагрузки используется разъём типа SPEACON. При  использовании блока грозозащиты (4 линии) нагрузка подключаются  механическими зажимами.

Охлаждение: принудительное, продувка от передней панели к задней стенке.

Защита усилителя:

- от короткого замыкания в нагрузке, радиопомех,

- от перегрузки по входу до +20 дБ.

Защита акустики:

- задержка сигнала при включении,

- не отключаемый лимитер,

Трансляционные усилители серии РА450 предназначены для усиления сигналов звуковой частоты в системах трансляции и фонового сопровождения общественно массовых мероприятий,  пожарного  оповещения и управления эвакуацией на крупных промышленных предприятиях, торговых, медицинских и спортивных комплексах, в гражданских зданиях, сооружениях и различных учреждениях с массовым пребыванием людей.

Усилители мощности серии РА450 являются низкопрофильными усилителем размером 2U  с возможностью установки   19 дюймовые РЭК стойки.

Усилители серии РА450 построены по одной схемотехнике и отличаются напряжением источника питания , типом выходных транзисторов и входной платой.

Все усилители серии РА 450 могут объединяться по входному сигналу. Максимальное объединение зависит от нагрузочной способности  источника сигнала.  Входное сопротивление РА450Тм составляет 10 кОм.

Усилители выпускаются с выходным напряжением 120 вольт (варианты исполнения 30 , 70, 100 или  240 вольт).

Для исключения выхода рупорных громкоговорителей от низкочастотного сигнала, в усилителях РА450Тм предусмотрен отключаемый фильтр НЧ с частотой среза 250±20 Гц.

Кроме того , в усилителе РА450Тм предусмотрен:

- низкоомный выход  Rн  4 Ома (полоса 50-20000 Гц  -3 дБ);

- в усилителе РА450Тм  предусмотрен контрольный выход на абонентский ГР с входным напряжением 30 В.

Для обеспечения высокой надежности и снижения искажений выходной каскад усилителей серии РА 450 построен по принципу экстратокового выхода с двухуровневым питанием. Использование в выходном каскаде усилителя большого количества транзисторов с расширенной областью безопасной работы и встроенный лиммитер, являются гарантией безотказной работы. Кроме того встроена  система защиты  от:

- короткого замыкания;

- теплового перегрева;

- переполюсовки  при  подключении  к источнику питания.

Охлаждение - принудительное.

Все входные и выходные сигналы  усилителя симметричные. Распайка XLR разъёмов  + 2,  -3, экран 1 клемма. Распайка разъёмов типа ДЖЕК  + центральная клемма,  - второе кольцо, экран корпус разъёма.  Выходные  разъёмы от усилителя на нагрузку типа СПИКОН  +1,  -1
